전선의 구조

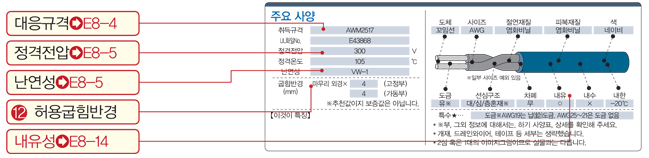

1. 주된 사양에 대해서
2. 사양표에 대해서
3. 용어 해설
-
① 단면적
전선에 전류를 흐르게 하기 위한 구성 부분인 도체(→⑤)의 단면적으로, 크기를 나타낸다. 그 값이 클수록 선은 굵어진다. 사이즈 표기는 ㎟, 커넥터, 단자류의 적용 전선 사이즈의 판단에도 이용한다.
② AWG(American Wire Gauge)
주로 미국에서 일반적으로 사용되고 있는 도체(→⑤)의 치수 규격. 단면적(→①)과는 달리, 그 값이 클수록 선은 가늘어진다. 커넥터, 단자류의 적용 전선 사이즈의 판단에도 이용한다.
③ 심수
전선 속에 있는 선심의 개수로 1심, 2심으로 카운트한다. 〈선심〉도체(→⑤)에 절연체를 실시한 것.〈절연체〉···도체를 다른 회로로부터 절연하는 것으로, 두꺼운 절연체일수록 높은 전압에 견딜 수 있다.
사용하는 재질과 두께로 내전압, 절연저항(→⑭)내열성 등의 특성이 결정된다.④ 세트수
선심을 2개를 합쳐서 꼬아 세트 로 한 것을 하나의 단위로서 센다. 2세트(카탈로그에서는 2P로 표기)는 4심이 된다..
⑤ 도체
전선에 전류를 흐르게 하기 위한 구성 부분. 하나 하나의 소선(→Ⓐ)으로 구성되어 있다. 굵은 도체일수록 전기저항이 작아지고 큰 전류를 흐르게 할 수 있다. 가장 일반적인 재질은 동, 다음으로 알루미늄.
⑥ 도체 구성
도체를 구성하는 요소로 개/㎜로 나타낸다. 7/0.18㎜는 0.18㎜의 도체 소선을 7개 합쳐서 꼬아 도체를 구성하고 있다고 하는 것.
도체의 구성을 세선화하거나, 편조하는 등의 고안에 의해 내굴곡성 등의 특성에 변화를 갖게 한다.⑦ 도체 외경
소선(→Ⓐ)에 의해 구성된 도체 부분의 외경.
⑧ 절연 두께
도체(→⑤)를 덮는 절연체의 두께.
⑨ 선심 외경
도체에 절연체가 덮여진 상태(＝선심)에서의 직경. 동일한 단면적, AWG 사이즈에서도 절연의 두께에 따라 선심 외경은 다르므 커넥터, 단자류 등의 적용 전선의 선택에는 고려한다.
⑩ 시스 두께
절연선심 보호피복(시스→Ⓓ)의 두께.
⑪ 마무리 외경
전선을 단면으로서 본 경우의 직경. 커넥터 후드, 케이블 클램프 등 전선의 인출구 지름 사이즈의 판단에 이용.
⑫ 허용 벤딩 반경
전선이 가지는 특성을 잃지 않는 범위에서 전선을 굽힐 수 있는 반경.
전선은 어느 정도의 굴곡성을 가지고 있지만, 극도로 굴곡시키면 전기적 특성을 저하시키기 때문에 포설시에 이 값 이하로는 굴곡하지 않도록 주의한다.⑬ 도체저항경
도체(→⑤)부분의 저항. 전류가 흐르기 쉬운 것을 나타내는 특성. 그 수치가 작은 쪽이 우수하다..
⑭ 절연특성
절연물의 전기저항. 그 수치가 큰 쪽이 절연성이 우수하다.
⑮ 내전압
전선의 절연체, 시스 등에 규정의 전압을 가하여, 이것을 견딜 수 있는가를 확인하는 시험에서의 일정 전압.
⑯ 허용전류
부여된 포설 조건으로 전선에 특별한 지장을 주지 않고 흐르게 할 수 있는 전류값.
-
A. 소선
도체를 구성하는 하나 하나의 선.
B. 꼬임선
도체가 2개 이상의 소선의 꼬임에 의해 형성되고 있는 것. 단선(1개의 소선으로 형성되고 있다)에 비해 유연하고 절곡에 강하다.
또한 동일한 단면적의 꼬임선에서도 소선 지름을 작게 하여 도체의 수를 늘림으로써 유연성, 절곡에 강하게 된다.C. 실드(차폐)
회로를 외부의 잡음으로부터 지키기 위한 층으로, 금속 테이프, 금속 편조(메시) 등으로 회로(선심)를 싸서 넣는 것이 일반적. 접지할 필요가 있습니다.
D. 시스
보호를 목적으로 하여 선심 상 또는 합쳐서 꼰 선심 상에 피복한 부분. 사용하는 재질에 따라 내열성, 내유성, 내마모성 등의 특성이 정해진다. 재질은 PVC, 고무 등이 많이 사용되고 있다.
정전용량
2개의 도체 간에 저장할 수 있는 전기 에너지의 크기를 나타내는 계수. 통신 케이블의 경우, 정전용량이 크면 통화가 방해받는다.
정격전압
규격에 의해 정해진 전선의 최고 사용 전압. 배선을 하는 경우에 안전하게 사용하기 위해 정해진 전압.
허용 최고 온도
규격에 의해 정해진 전선의 사용시에 있어 (전류를 흐르게 한 경우) 절연물의 최고 허용 온도.
전류감소계수
전선의 전류값은 주위 온도에 따라 변화하므로 그것을 산출하기 위한 주위 온도에 대한 계수. 전류감소계수를 전류값에 곱함으로써 그 주위 온도에서의 허용전류값을 구할 수 있다.
트위스트 페어(세트 꼬임)
세트 꼬임된 2개를 1조로 하여 신호를 전송하는 방법이나 케이블을 말한다. 다른 회로와의 전자 결합을 제거합니다.
전선 단면적/AWG 사이즈 환산 조견표에 대해서
단면적과 AWG 사이즈의 환산표를 조견표로서 전선 구조에 관한 가이드 페이지에 게재하고 있습니다.
AWG 사이즈는 AWG4/0의 직경을 0.4600인치, AWG36의 직경을 0.0050인치로 정하고, 그 사이에 대해서 등비수례로 할당한 것입니다.
단면적과는 그 산출 방법이 다르므로 사이즈끼리 완전히 일치하는 것은 아닙니다.
