1. CSA 규격(캐나다)

(CANADIAN STANDARDS ASSOCIATION)

CSA란 캐나다규격협회의 약칭으로 1919년에 비영리 표준화단체로서 설립되어, 캐나다에서 사용되는 공업제품의 규격 제정 및 전기제품을 대상으로 한 안전시험을 하고 있습니다.

캐나다 국내의 각 주 대부분이 CSA 증명이 있는 전기제품의 판매를 강제하고 있기 때문에 캐나다에 수출하는 전기제품은 CSA의 증명을 받아CSA 마크를 표시하는 것이 필요하게 됩니다.

2. IEC 규격

International Electrotechnical Co㎜ission(국제전기표준회의)에 의해 전기에 관한 규격을 국제적으로 통일 및 협조를 촉진할 목적으로 제정된 규격입니다.

전선 관계에서는 나선(알루미늄 도체), 권선, 전력 케이블, 통신 케이블, 고주파 케이블, 광화이버, 선박용 전기설비 등의 규격이 제정되어 있습니다.

3. IEEE 규격

Institute of Electrial and Electronics Engineers(미국전기·전자기술자협회)에 의해, 전기설비기구, 기계 및 전자부품·컴퓨터 등에 대해서 규정하고 있습니다.

4. EIA 규격

Electronic Industries Association(미국전자기계공업회)에서 일반 가정용, 산업용 전자기기 부품의 규격을 제정.

전자관, 녹음음향기기, 통신기, 반도체 등. RS 규격, EIA/TIA 규격으로서 보여집니다.RS232, 422 등의 인터페이스 규격이 유명합니다.

5. MIL 규격

미국의 Department of Defence(국방성)에 의해 연방정부기관에서 사용하는 재료, 제품, 역무 및 일반 산업용의 사양을 통일할 목적으로 제정된 규격입니다.

6. NEMA 규격

National Electrical Manufacturers Association(미국전기제조업자협회)에 의해 전기제품 등의 선택 및구입의 안내로 할 목적으로 제정된 단체 규격입니다.

전선관계의 규격에서는 권선 규격이 국제적으로도 널리 인정되고 있습니다.

7. UL 규격(미국)

UL이란 1894년에 미국의 화재보험업자의 단체에 의해 설립된 비영리 시험기관입니다. 전기제품뿐만 아니라, 구명동의, 레저 보트, 제초기, 자동차용 셔터 등 일상생활용품에서 상공업용품의 분야에 걸쳐 제품의 안전 기준을 정하고 있으며, 제품의 안전성 조사를 하고 있습니다.

합격한 제품은 UL이 정하는 분류마다 인정품으로서 리스트에 게재되어 공표됩니다. 따라서 이 리스트는 사용자가 선택할 때의 중요한 정보원이 됩니다.

전기제품의 경우에는 주로 기기에 적용되는 LISTING이라고 불리는 무조건 인정품의 리스트(그린 북)와 기기에 사용되는 부품 등에 적용되는 RECOGNITION이라고 불리는 조건부 인정품의 리스트(통상 옐로 북이라고 불린다)로 공표됩니다.

미국에서는 주법, 도시의 조례 등에 의해, UL 인정품의 사용을 강제받고 있는 곳이 많이 있습니다.

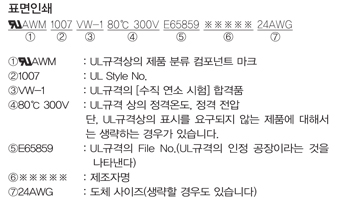

UL 인정 전선의 표시에 대해서

UL 규격의 승인을 받은 제품에는 그 표면에 각각의 규정된 내용의 표시를 합니다. 단 불소수지 전선, 또는 외경이 좁은 전선 등 인쇄가 곤란한 제품에는 표시하지 않는 경우가 있습니다.

UL, CSA: 약호, 용어의 설명

UL의 스타일 No.에 대해서

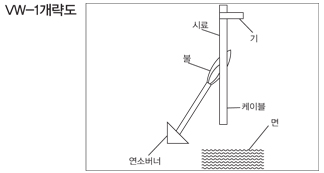

VW-1이란

VW-1이란 Vertical Wire의 약칭으로 UL 규격에서의 수직연소시험을 의미하는 것으로, 시료를 수직으로 유지한 상태에서 가스버너에 의해 15초간 불꽃을 대고, 다음으로 15초간 불꽃을 끄고 이들을 5회 반복하여, 어떠한 5회의 연소 후에도 60초 이내에 소화해야 합니다. 또한 이 5회를 반복하고 있는 동안에 상부의 기나 하부의 면이 타서도 안됩니다.

이 시험에 합격한 전선만, 제품에 “VW-1”를 표시할 수 있습니다.

전선은 직접적으로 전력 공급에 관계하는 것이기 때문에 각국의 안전규격을 고려하는 것은 특히 중요합니다. CE 대응 전선은 대부분의 제품이 독일 국내의 전기안전규격인 VDE 규격에 준거하고 있으며, 또한 IEC 규격(국제전기표준회의, International ElectrotechnicalCo㎜ission)·CENELEC 규격(유럽전기표준위원회, Comité Européen Électrotechnique)의 조건도 만족시키고 있으므로 CE 대응 전선은 거의 유럽 전역 및 광범위한 각국 지역에서 사용이 가능합니다(일부의 장치에서는 각국 규격의 취득 및 마크의 표시가 필요한 경우도 있습니다. 예를 들면 민생용 전기기구 등).

일본은 IEC에 가맹하고 있습니다만, 전기안전규격에 대해서는 JIS 규격과의 사이에 다수의 상이점이 있습니다. JIS 규격 케이블과 IEC, 유럽 규격 케이블의 주요한 상이점으로서 다음의 점들을 들 수 있습니다.

1. 도체단면적의 상이(단위=㎜2)

이와 같이 JIS 규격에 의한 도체 사이즈는 IEC·유럽 규격과는 합치하고 있지 않습니다.특히 1.5㎜2 이상의 사이즈는 IEC에 대응하는 JIS의 근사값이 합치하고 있지 않기 때문에 부적절한 사이즈 선택이 일어날 수 있습니다.

2. 보호접지선의 식별색

유럽 규격에서는 보호 도체의 식별색을 초록색, 황색의 2색깔에 의한 스트라이프, 스파이럴 등 각 색의 배분률 70% 이내로 규정하고 있습니다. 일본 및 북미에서는 초록색이 사용되고 있습니다만, 유럽 지역에서는 인정되지 않습니다(IEC204-1에서는 북미로 한정하여 초록색이 사용되는 것을 인정하고 있습니다). 이 규정은 다심단선에 포함되는 보호 도체에 대해서도 해당합니다.

3. 다심전선의 도체식별색

일본에서 주로 동력용으로 이용되고 있는 3심·4심 전선 등의 식별색도 유럽에서는 일반성을 가지고 있지 않습니다.

4. 정격전압의 표시 방법

IEC 및 유럽 규격에서는 제어용·동력용 전선의 정격전압을 300/500, 450/750과 같이 Uo/U의 2가지 전압값에 의해 표시합니다.(IEC 규격도 동일합니다. 예: IEC227)

Uo=도체와 접지간의 전압

U=각 도체간의 전압

이 표기는 유럽에서의 전력 공급 시스템에 대응하는 것입니다. 지금까지 유럽 대륙부에서는 3상 380V·단상 220V가, 또한 영국에서는 3상 415V·단상 240V가 옥내 공급전력의 기준 전압이 되어 왔습니다. 앞으로는 유럽 통합에 동반하여 유럽 전체가 3상 400V·단상 230V로 통일되는 것이 결정되어 있습니다. 유럽 규격 전선의 정격전압 표시 Uo=300V는 단상 220 내지는 230V에, U=500은 3상 380 내지는 400V에 대응 가능하다는 것을 의미합니다.

JIS 규격 전선의 정격 300V 또는 600V 전선은 IEC 규격·유럽 규격과의 직접 관련이 없고(시험 기준·표시 방법이 다르다), 동등품으로 간주하는 근거가 없습니다.

5. 기기 내 배선에서의 단심전선의 식별표

IEC 규격·유럽 규격에서는 기기 내 배선일 때의 도체식별색을 이하와 같이 규정하고 있습니다.(IEC204-1, EN60204-1)

IEC·유럽 규격에서는 보호도체와 혼동의 우려가 있는 경우에는 초록색 또는 황색의 사용을 금지하고 있습니다. JIS 규격도 이것을 도입하고 있습니다만, 실제로는 일본에서는 반내 배선에 황색을 사용하는 케이스가 많고 주의를 필요로 합니다.

IEC204-1 및 EN60204-1의 개정 신판에는 구판에 대해서 많은 개정·추가가 이루어져 있습니다. 전선에 대해서는 다음의 점들이 JIS 규격과 대비하여 중요한 포인트로 되어 있습니다.

a. 절연내압의 시험 방법

EN60204-1에서는 교류 50V 또는 직류 120V보다 높은 전압으로 동작하는 전선의 경우, 시험전압은 최저 2000V 교류에서 계속 시간은 5분으로 한다 라고 규정하고 있습니다..

JIS 규격에서는 내전압시험은 통상 1분간입니다.

b. PVC 절연체의 허용온도

일본에서는 PVC 전선은 일반적으로 60℃를 허용값으로 하고 있으며, 그 이상은 내열 PVC 또는 다른 절연체 재질을 사용하고 있습니다. 그러나 EN60204-1은 PVC의 허용온도＝70℃(통상 상태에서의 최고 도선온도)를 기준으로 하고 있으며, 이것이 전류 산정 방법의 전제로 되어 있습니다. 유럽에서는 산업용의 전선은 대부분이 70℃의 온도 조건을 클리어하고 있습니다.

c. 허용전류 용량의 산정 기준

EN60204-1에서는 다음과 같은 설치 방법마다 허용전류를 규정하고 있습니다.

단심전선＋콘지트

다심전선＋콘지트

벽면 설치(콘지트 없음)

개방 케이블 트레이에 설치

주의해야 할 것은 이 경우도 유럽 규격에 의한 도체단면적이 기준으로 되어 있는 점입니다. JIS 규격에 고유한 사이즈로부터는 실제의 허용전류는 산정이 곤란합니다..

d. 사용 개소에서의 최소 도체단면적

EN60204-1에서는 인클로저의 외측·내측 및 전선의 종류에 따라, 사용 가능한 최소 사이즈를 규정하고 있습니다. 일례로서 인클로저 외측의 도통 배선은 다음과 같이 됩니다.

* 1㎜2 및 1.5㎜2는 JIS 전선에 존재하지 않는 사이즈로 ,주의가 필요합니다.

또한 EN60204-1은 도체의 꼬임선 구성에 대해서도 사용 방법을 규정하고 있습니다.

소선 구성의 등급 분류는 IEC 규격(IEC227) 또는 VDE 규격과 동등합니다.

클래스

1. 솔리드선고정기기 접속용

2. 임선(IV선 상당)통상 25㎜2 이상

3. 세꼬임선(KIV선 상당)기계 가동 1시간에 1회 이동의 운동

현재, 유럽 레벨로 통일되어 있는 규격은 CENELEC에 의해 제정되어 있는 조화문서=HD21가 대표적인 것입니다. 이 규격에서는 일반적인 단심 및 다심 전선에 대해서 시험 방법·기준 사양·제품 호칭 및 표시 방법 등을 규정하고 있습니다. 실제로는 가정용 전기기구의 전력 코드 등에는 이들의 규격 전선이 사용되고 있습니다.(또한 전선에 관한 새로운 EN 규격의 제정작업이 현재 진행되고 있습니다)

CENELEC 규격 전선은 하모나이즈드·케이블 이라고 불리며, ＜HAR＞의 표시에 의해 규격 적합을 나타냅니다.

유럽에서는 기계용의 전선으로서 단심에 대해서는 H05V-K·H07V-K 등의 하모나이즈 케이블이 일반적으로 사용되고 있습니다.

다심전선에서는 현재에는 CENELEC 규격 HD21에서는 0.5㎜2~4.0㎜2까지의 사이즈, 5심까지의 심수만으로 규정되어 있으며, 기계의 여러 가지 애플리케이션에 대응하고 있지 않습니다. 따라서 실제로는 하모나이즈 케이블 이외의 다심전선(VDE 규격 준거품 등)이 전력공급용·제어회로용·로봇용 등 사용 목적에 맞춰 선정되어 있습니다.

【예】
H07V-K 2.5
450/750V 정격
PVC 절연
고정용 세꼬임선
단심 2.5㎜2
